卫星导航复杂电磁环境模拟实验室通过构建无线测试环境来模拟开放环境中可见星座导航信号及可能面临的多种复杂干扰

方案概述

卫星导航复杂电磁环境模拟实验室通过构建无线测试环境来模拟开放环境中可见星座导航信号及可能面临的多种复杂干扰，模拟干扰信号与卫星信号之间夹角三维、动态连续变化，以便较全面测试导航终端的动、静态性能及复杂电磁环境下的抗干扰性能。整个系统需要模拟以北斗为主的多种导航信号布局、相关频段的干扰信号布局，以及被测设备状态控制，最终完成对被测设备的动、静态性能和抗干扰能力的定量测试和评估，给出测试及评估报告。另外，该系统还能模拟真实环境下的遮挡效应、多径效应，将暗室内测试与真实环境建模仿真结合在一起，更逼真地模拟真实环境。

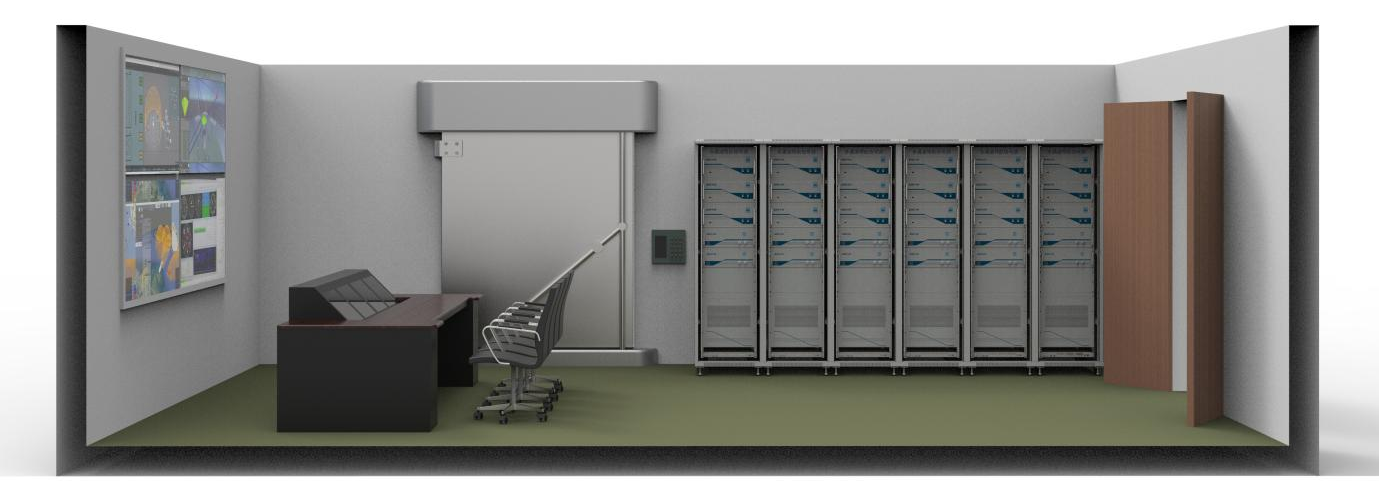

卫星导航复杂电磁环境模拟实验室

在“满天星”微波暗室半球波束内布置多个固定天线，通过实时选取最靠近轨迹点的固定天线发射卫星模拟信号达到模拟卫星运动轨迹功能。通过实时计算观测场景下的所有可视卫星仰角和方位角，就近选取仰角和方位角差值最小的固定天线发射该可视卫星的模拟信号，达到模拟全卫星星座的目的。

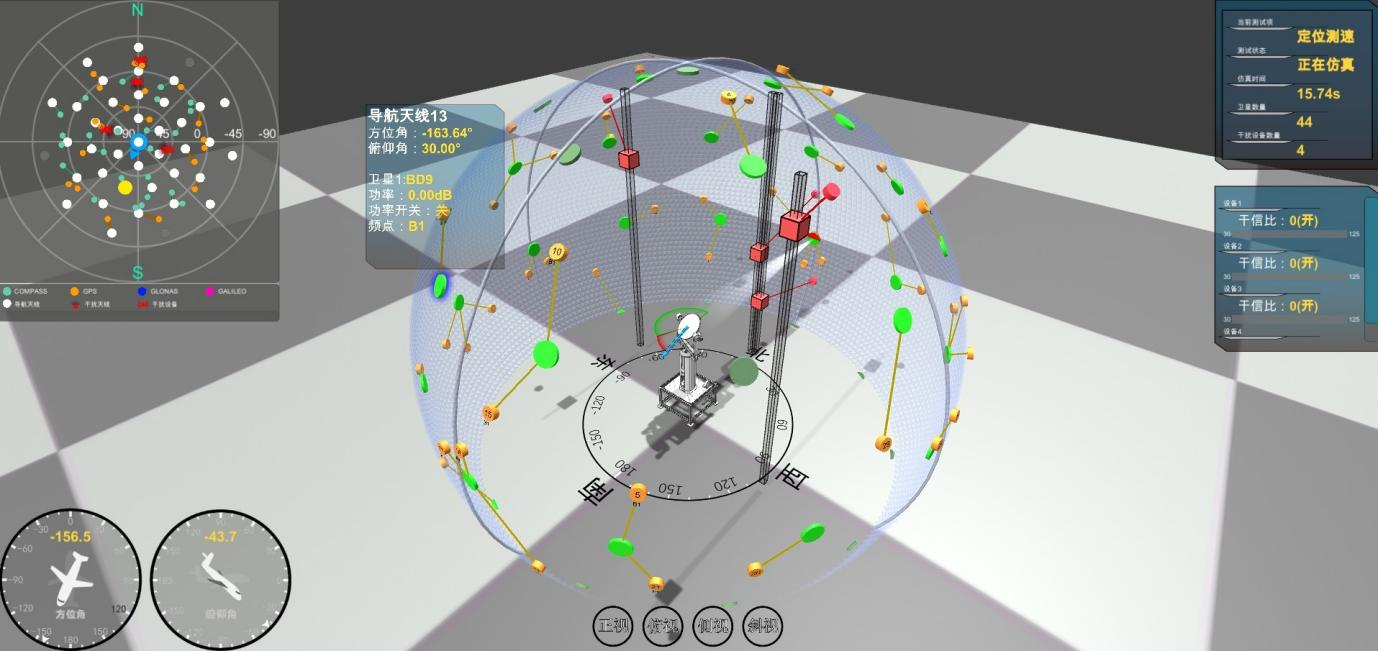

“满天星”微波暗室全要素建模仿真（离散天线阵）

基于光束投射法（Ray Tracing）的信号建模，将信号波束以三维动画的方式展现，保证了视觉信息传递的精准性、直观性和实时性。

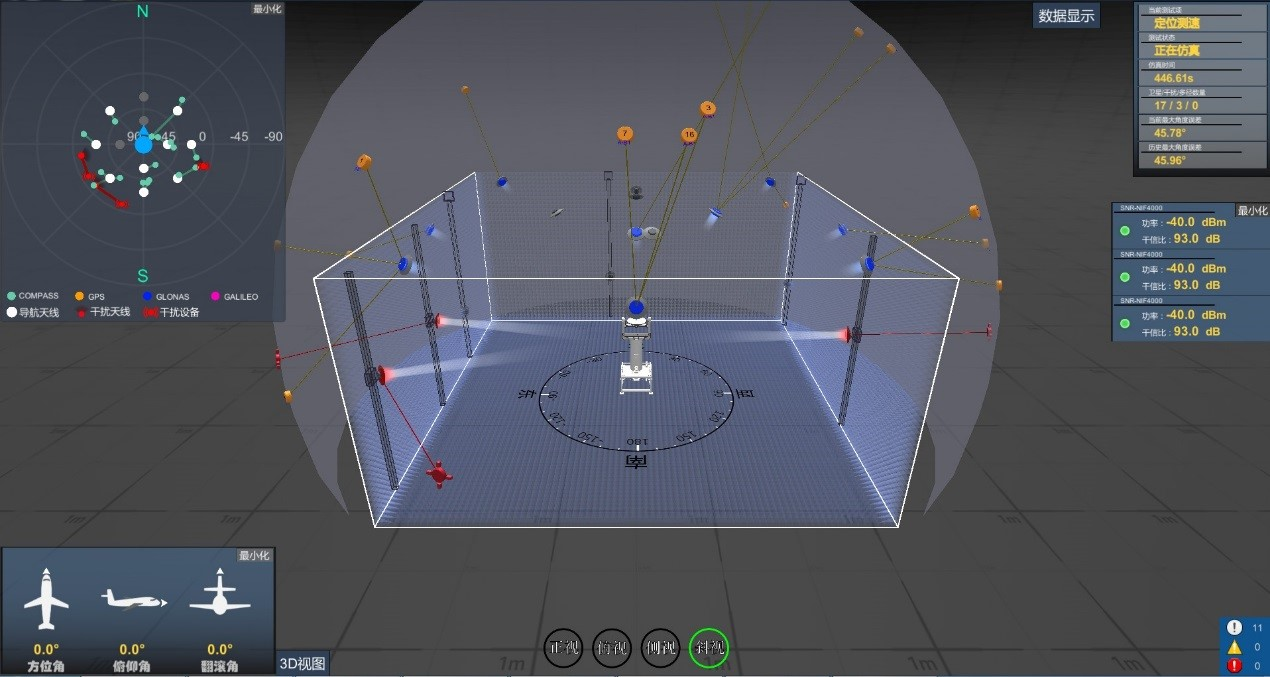

“满天星”微波暗室环境可视化设计

方案亮点

具备同时输出BDS、GPS、GLONASS、Galileo、NavIC、QZSS导航系统卫星信号的能力。

具备灵活的场景生成与信号控制能力，能够产生高动态接收机测试所需的导航卫星信号、阵列干扰信号、导航欺骗信号和多径干扰信号。

具备短报文入站信号接收处理和闭环测试能力。

具备模拟不同来波方向导航信号和干扰信号的能力。

具备卫星信号天线间切换零延迟、无跳变能力，满足全时测试需求。

具备测试过程的自动化控制、实验结果的实时及事后评估能力。

具备系统链路功率、传输时延、频率等参数的自动化标校能力。

具备导航及干扰信号监测能力，包括信号功率、伪距和导航电文等。

具备测试场景三维实时监控与显示能力，包括测试场景卫星信号和干扰信号来向，以及被测终端姿态变化情况。

具备丰富的测试场景库，除常规导航性能测试，还支持组合导航、动态/静态RTK和天线性能测试。

方案应用

卫星导航复杂电磁环境模拟实验室可以满足“满天星”RNSS/RDSS输出常规/抗干扰导航试验场景、“满天星”RTK输出常规/抗干扰导航试验场景、“满天星”组合导航输出常规/抗干扰导航试验场景。主要测试项目汇总如下：

导航定位测试	抗转发式欺骗干扰测试
组合导航测试	抗生成式欺骗干扰测试
高精度RTK测试	抗单站压制干扰能力测试
短报文收发测试	抗多站压制干扰能力测试
抗窄带压制干扰测试	波束指向精度测试
抗宽带压制干扰测试	干扰来向检测
抗分布协同干扰测试	EIRP测试
